Инсталяция плафона подсветки в задней части салона

Сообщение REA » 22 апр 2013, 11:50

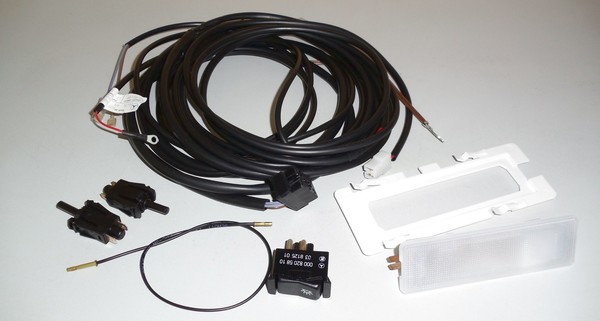

Опция (876) состоит из 6-ти элементов:



1. Проводка A 201 540 36 35 - 1 шт. (~75 EUR);
2. Фонарь освещения A 001 820 06 01 - 1 шт. (~ 10 EUR);
3. Рамка фонаря A 124 825 00 30 - 1 шт. (~ 4 EUR);
4. Переключатель A 000 820 58 10 - 1 шт. (~ 18 EUR);
5. Дверной контакт A 001 545 87 14 - 2 шт. (~ 12 EUR);
6. Световод переключателя A 201 820 07 15 - 1 шт. (~ 14 EUR).

Общая стоимость опции ~ 115-120 EUR (за новую). По прайсу 1991-1993 года она стоила ~ 120-125 DM.



ФОТООТЧЕТ по установке опции.

подготовлен nonman 190E 26


вот схему накидал...как что идет....


итак.....сама фишка на плафон заднего сиденья...идут два провода серый и красный...

далее провод от плафона идет под задним диваном вдоль борта к рулю.....возле переборки посреди салона под водительским сиденьем от провода уходят провода (серый и коричневый) на заднюю левую и правую двери к выключателю...

собственно дверной выключатель и провода к нему:




далее провод тянется к колодке с плюсом и от общего провода уходит красный провод на колодку с плюсом(под левой ногой водилы)...


далее идем выше и из провода на массу уходят коричневые провода....


далее провод тянется к воздуховоду, там он заканчивается штекером под саму кнопку.....в штекер входят три серых провода и один коричневый от массы...




ну и собственно сама кнопочка.....


Последний раз редактировалось REA 10 авг 2016, 14:30, всего редактировалось 1 раз.
