Разборка АКПП 722.403

Авторский раздел. Подробное описание ремонта, тюнинга собственными силами с комментариями и приложенными фото.

Сообщение Vitamin » 26 апр 2010, 15:54

НЕдавно мне подогнали одну неисправную коробку 722.403.

Ее бывший владелец говорит, что заменил ее на механическую по причине:

"у АКПП накрылась тормозная лента, кот отвечает за передачи вперед. задняя работала после поломки. я собсно снял поддон и блок клапанов и увидел куски этой ленты. решил не ремонтировать и заменил АКПП на механику."

Решил разобрать.


Помытая керхером, выглядит примерно так





Шуманит творит чудеса)))



Уже по инструкции, изложенной в книге "Mercedes-Benz: АКПП 722.3 .4 .5 .6; Принцип работы, устройство, диагностика и ремонт" , перевернул коробку вверх пузом и снял поддон.. Блока клапанов на месте не оказалось.. icon_cry_2.gif как и некоторых других элементов..
Видимо, предыдущий владелец после разбора коробки и принятия решения не ремонтировать коробку не установил их на место.. вот что я увидел, сняв поддон:



Но я не стал отчаиваться... У меня стоит на моей машине комплектная АКПП, хоть и не рабочая.. Надеюсь, имея две одинаковых коробоки, получится отремонтировать однуicon_smile.gif

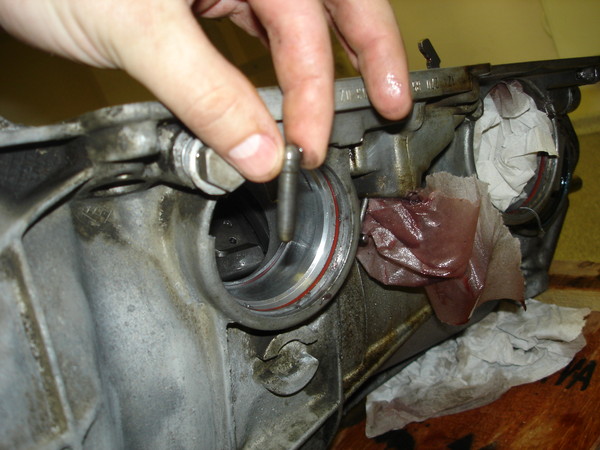

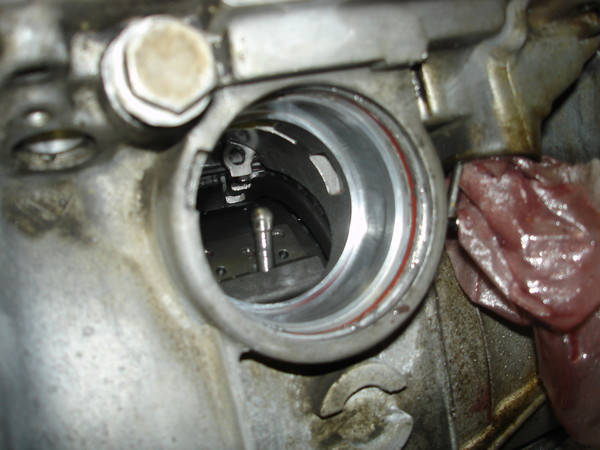

В общем сейчас снял крышки поршней ленточного тормоза В1 и ленточного тормоза В2, извлек сами поршни с возвратными пружинами.. У поршня В2 не оказалось штока..


Дальше извлек желтую пластиковую заглушку, находившуюся за поршнем В1 и желтый пластиковый элемент, находившийся за поршнем В2, для чего предварительно снял рычаг выбора диапазонов (фото ниже).







Извлек маленький штифт. Предполагаю, направляющий, служащий для установки блока клапанов.
Последний раз редактировалось Vitamin 26 апр 2010, 17:25, всего редактировалось 1 раз.
ЕхW201 190E 1987 2.0 KE-Jetroniс
ЕхW201 190E 1992 2.6 KE-Jetroniс
ЕхW201 190D 1986 2.0 D
W201 Avantgarde Azzurro М104 installed
S124 TD
Аватара пользователя
Vitamin

Сообщения: 14069
Зарегистрирован: 29 июн 2006, 08:46
Откуда: Москва

Сообщение Vitamin » 26 апр 2010, 16:19

Вид сбоку



Снимаем вакуумный модулятор, открутив два бола крепления





Вакуумный модулятор, штифт компенсации температурного расширения и плунжер модулятора



Снимаем соляноид принудительного понижения передачи





Снимаем задний насос, открутив 4 винта крепления









Откручиваем гайку хвостовика, гайка "на 30" двенадцатигранная.. я воротком открутить не смог. возил коробку в ближ. сервис. пневмогайковертом открутили..

снимаем хвостовик.. таам еще щайбочка.. не потерять!!!



Снимаем аккуратно заднюю крышку





Снимаем желтый пластиковый маслопровод,





механизм блокировки выходнова вала,



за ним две шайбочки,



щеколу и пружину.






каменты попозже допишу и фотки оставщиеся выложуicon_smile.gif
Последний раз редактировалось Vitamin 26 апр 2010, 18:18, всего редактировалось 1 раз.
ЕхW201 190E 1987 2.0 KE-Jetroniс
ЕхW201 190E 1992 2.6 KE-Jetroniс
ЕхW201 190D 1986 2.0 D
W201 Avantgarde Azzurro М104 installed
S124 TD
Аватара пользователя
Vitamin

Сообщения: 14069
Зарегистрирован: 29 июн 2006, 08:46
Откуда: Москва

Сообщение Vitamin » 26 апр 2010, 17:32

Дальше пока каменты писать надоело.. вобщем, разбираем все по книжке..)))
может потом допишу..










































































ну вот как-то так))
Последний раз редактировалось Vitamin 26 апр 2010, 18:05, всего редактировалось 1 раз.
ЕхW201 190E 1987 2.0 KE-Jetroniс
ЕхW201 190E 1992 2.6 KE-Jetroniс
ЕхW201 190D 1986 2.0 D
W201 Avantgarde Azzurro М104 installed
S124 TD
Аватара пользователя
Vitamin

Сообщения: 14069
Зарегистрирован: 29 июн 2006, 08:46
Откуда: Москва

Сообщение Vitamin » 26 апр 2010, 18:20

Вопщм нужен ленточный тормоз В2..

У кого есть?
ЕхW201 190E 1987 2.0 KE-Jetroniс
ЕхW201 190E 1992 2.6 KE-Jetroniс
ЕхW201 190D 1986 2.0 D
W201 Avantgarde Azzurro М104 installed
S124 TD
Аватара пользователя
Vitamin

Сообщения: 14069
Зарегистрирован: 29 июн 2006, 08:46
Откуда: Москва

Сообщение kosmosila » 26 апр 2010, 19:05

Vitamin писал(а):
Цитата(Vitamin @ 26.4.2010, 19:20) <{POST_SNAPBACK}>
Вопщм нужен ленточный тормоз В2..

У кого есть?


у экзиста.
Аватара пользователя
kosmosila

Сообщения: 5415
Зарегистрирован: 28 сен 2008, 15:09
Откуда: Минск

Сообщение Vitamin » 26 апр 2010, 19:39

kosmosila писал(а):
Цитата(kosmosila @ 26.4.2010, 21:05) <{POST_SNAPBACK}>
у экзиста.

не. эт не вариант.


ищется бу




Задарите кто-нибудь нерабочю коробку за пивоicon_smile.gif
ЕхW201 190E 1987 2.0 KE-Jetroniс
ЕхW201 190E 1992 2.6 KE-Jetroniс
ЕхW201 190D 1986 2.0 D
W201 Avantgarde Azzurro М104 installed
S124 TD
Аватара пользователя
Vitamin

Сообщения: 14069
Зарегистрирован: 29 июн 2006, 08:46
Откуда: Москва

Сообщение tsepi4 » 26 апр 2010, 22:02

Vitamin писал(а):
Цитата(Vitamin @ 26.4.2010, 18:19) <{POST_SNAPBACK}>


Вот из-за этой хрени машину можно заводить с толкача!

Мне вот интересно, тебе удасться её собрать обратно правильно)))
Mercedes CL600 Biturbo V12
Любые запчасти на W202 бу, а также на моторы 104, 111, 112, 605, 611, 646, 647, 648 и акпп к ним,

8-916-258-4567

Куплю ваш мерседес на запчасти!!!
Аватара пользователя
tsepi4

Сообщения: 944
Зарегистрирован: 07 май 2006, 19:15
Откуда: Москва, Крылатское

Сообщение Vitamin » 26 апр 2010, 22:13

tsepi4 писал(а):
Цитата(tsepi4 @ 27.4.2010, 0:02) <{POST_SNAPBACK}>
Мне вот интересно, тебе удасться её собрать обратно правильно)))


Сам охреневаю))) Читаю книгу, в которой описывается процес.. пипетс.. разбирать проще  icon_lol.gif

это.. Илюх... Наковыряй ленту Б2, плыз, а я тебе тож чонить хорошее подарю icon_cannabis.gif

кстати косозубая шестерня скоростного регулятора сильно "съедена"..
Интересно почему..

Последний раз редактировалось Vitamin 26 апр 2010, 22:13, всего редактировалось 1 раз.
ЕхW201 190E 1987 2.0 KE-Jetroniс
ЕхW201 190E 1992 2.6 KE-Jetroniс
ЕхW201 190D 1986 2.0 D
W201 Avantgarde Azzurro М104 installed
S124 TD
Аватара пользователя
Vitamin

Сообщения: 14069
Зарегистрирован: 29 июн 2006, 08:46
Откуда: Москва

Сообщение tsepi4 » 26 апр 2010, 22:26

Vitamin писал(а):
Цитата(Vitamin @ 27.4.2010, 0:13) <{POST_SNAPBACK}>
Сам охреневаю))) Читаю книгу, в которой описывается процес.. пипетс.. разбирать проще  icon_lol.gif

это.. Илюх... Наковыряй ленту Б2, плыз, а я тебе тож чонить хорошее подарю icon_cannabis.gif

кстати косозубая шестерня скоростного регулятора сильно "съедена"..
Интересно почему..


Лента лежит у меня на семёновской)))
Шестерня съедена потому же что и сломана лента!!!! Причина - кривые руки того, кто собирал её до тебя!!! Видно что коробку собирали силой!
Mercedes CL600 Biturbo V12
Любые запчасти на W202 бу, а также на моторы 104, 111, 112, 605, 611, 646, 647, 648 и акпп к ним,

8-916-258-4567

Куплю ваш мерседес на запчасти!!!
Аватара пользователя
tsepi4

Сообщения: 944
Зарегистрирован: 07 май 2006, 19:15
Откуда: Москва, Крылатское

Сообщение BOEV » 26 апр 2010, 22:33

тоже самое с моей коробкой ток там двум лентам кердык
